gc-6890型气相色谱仪由主机和检测器及控制器、数据处置惩罚或色谱事情站组成。

主机可分两大部分：中心部分位柱室及检测器、进样器等，右方为电器部分和气路部分。

1、气路部分：

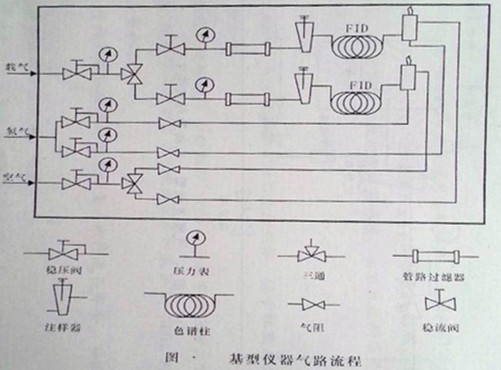

接成填充柱时，气路流程见图一，载气由稳流阀调理，压力表指示均带有流量曲线图，内部稳压阀出厂时已定值完毕，一样平常不要调理此阀。

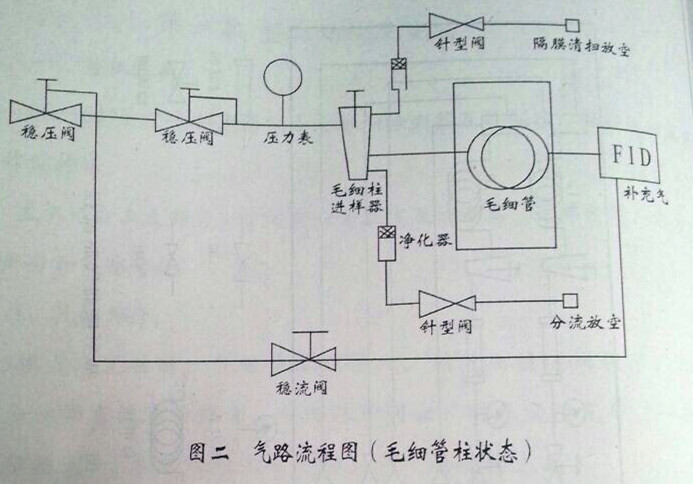

接成毛细管柱时，气路载气流程见图二所示。

载气由稳压阀调理，用压力表显示毛细管柱柱头压，通过测试盘算可以利便得知毛细管柱的柱后流量。分流由针型阀调理，隔膜清扫气由针型阀调理，这两个流量可在面板前很是容易测得，检测器增补气由稳压阀调理。

2、柱室

gc-6890型气相色谱仪接纳大容积柱室，上按炉门按钮，可翻开柱室，室内由电扇、电炉丝、感温铂丝、不锈钢室体组成，右上方有排气和进气装置。柱室须降温或近室温操作时，由微机控制后开门的角度，控制进风量。

3、汽化室

填充柱及毛细管进样器分用两个加热体，位于柱室左上方。

4、检测器

仪器可同时设置3个检测器，FID位于柱室右上方，TCD位于柱室右后上方，仪器预留检测器口可凭证需要加装ECD、NPD、FPD等。
